Caja de Conexión Exterior con Terminales Intermedias para 3 Líneas (Tornillo simple). Incluye Glándulas.
Caja de Conexión Exterior con Terminales Intermedias para 3 Líneas (Tornillo simple). Incluye Glándulas.
- Disponibilidad: En Stock
- Modelo PST-PBT-3P
¡Lo despachamos hoy!
Notifica el pago de tu pedido antes que se agote el tiempo.*
1:43:23
$207.38
Envío regular regular Gratis sin costo
Entrega 2 a 5 dís hábiles TODO el país
De la misma categoría
$894.58
Sin Iva:$894.58
$3,142.48
Sin Iva:$3,142.48
$4,927.78
Sin Iva:$4,927.78
$6,249.01
Sin Iva:$6,249.01
$18,541.73
Sin Iva:$18,541.73

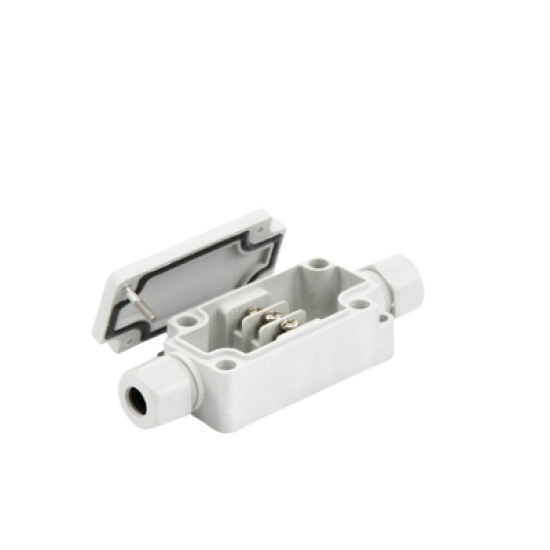

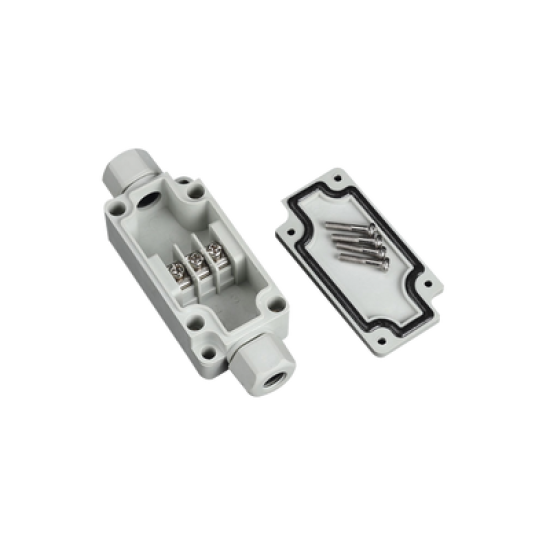

Gabinete de plástico con Terminales de Conexión para cables.
Uso en aplicaciones de intemperie como: Postes, torres de telecomunicaciones, o pared, ideal para uniones exteriores de cable de corriente de uso rudo.
Características destacadas:
- Recomendado para calibres 12-22 AWG
- Grado de protección: IP66
- Rango de temperatura de operación: - 40a + 120℃
- Recomendado para uso con:
- Corriente alterna 110 Vca máximo 3 Amp.
- Corriente directa 12 Vcc / 24 Vcc máximo 10 Amp.
Proceso de instalación:
- Se retira la tapa del gabinete y se aflojan ambas glándulas opresoras.
- Se debe garantizar que el sistema no esté energizado.
- Se introducen ambos cables al cuerpo del gabinete cuidando no lastimar el empaque.
- Se procede a desforrar cada cable y se coloca la terminal tipo herradura.
- Se aflojan los tornillos de las terminales y se procede a colocar uno a uno cada terminal correspondiente y se ajusta dicho tornillo por cada terminal.
- Antes de cerrar el gabinete, se debe revisar que no exista contacto entre ambas líneas.
- Se procede a ajustar las glándulas y se coloca la tapa del gabinete.
Notas destacadas:
- Se recomienda usar terminales tipo herradura para asegurar correcta instalación (no usar cable directo sobre terminal).
- El cable normalmente utilizado es cable de uso rudo con 3 cables internos del rango de calibre mencionado.
- El terminado o ponchado de terminales tipo herradura debe realizarse después de introducir el cable al gabinete.
